PowerColor TurboDuo HD7790: Scheda e Specifiche

Vediamo adesso le caratteristiche tecniche di questa VGA equipaggiata con il nuovissimo chip grafico Bonaire prodotto da AMD.

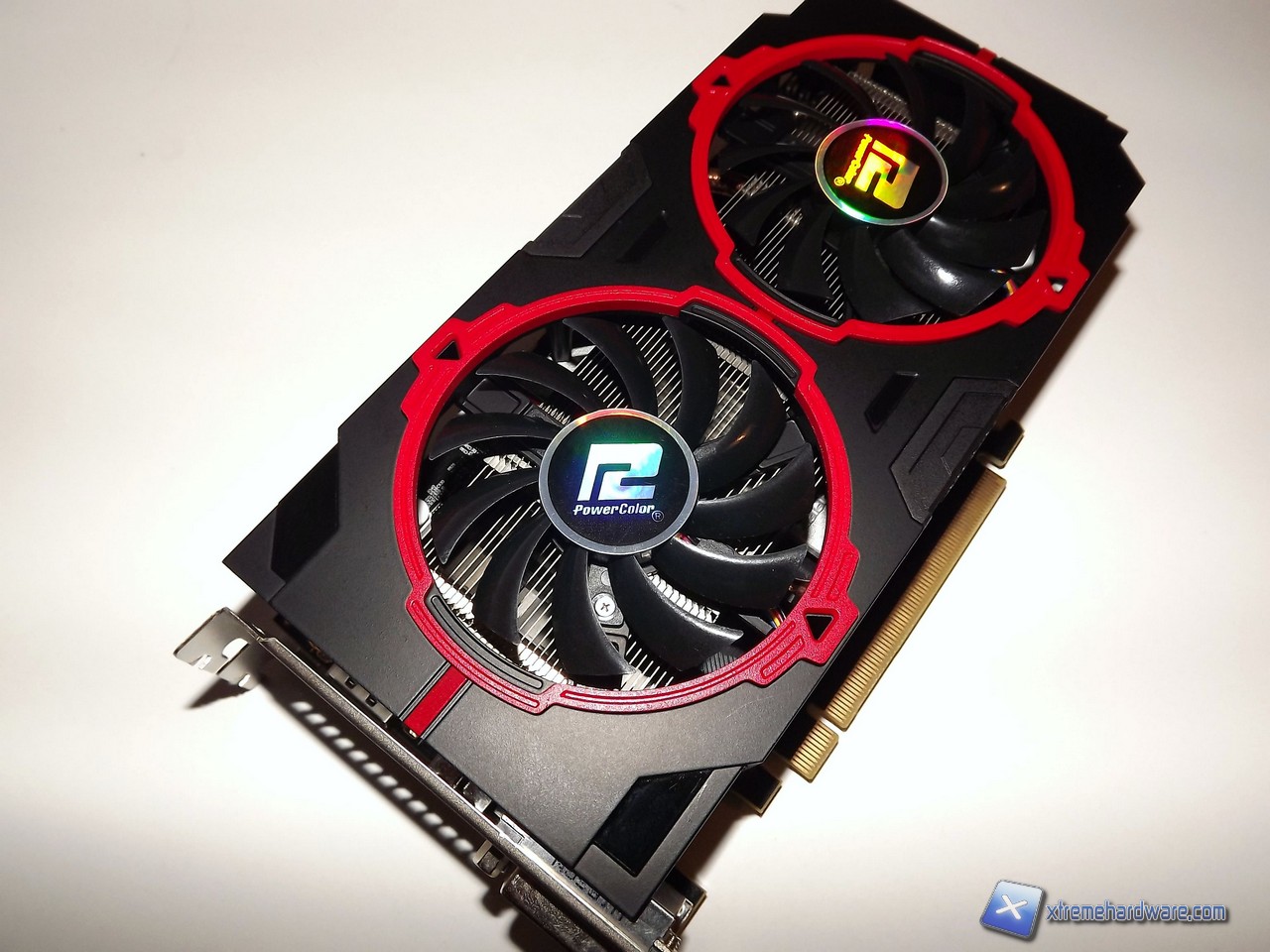

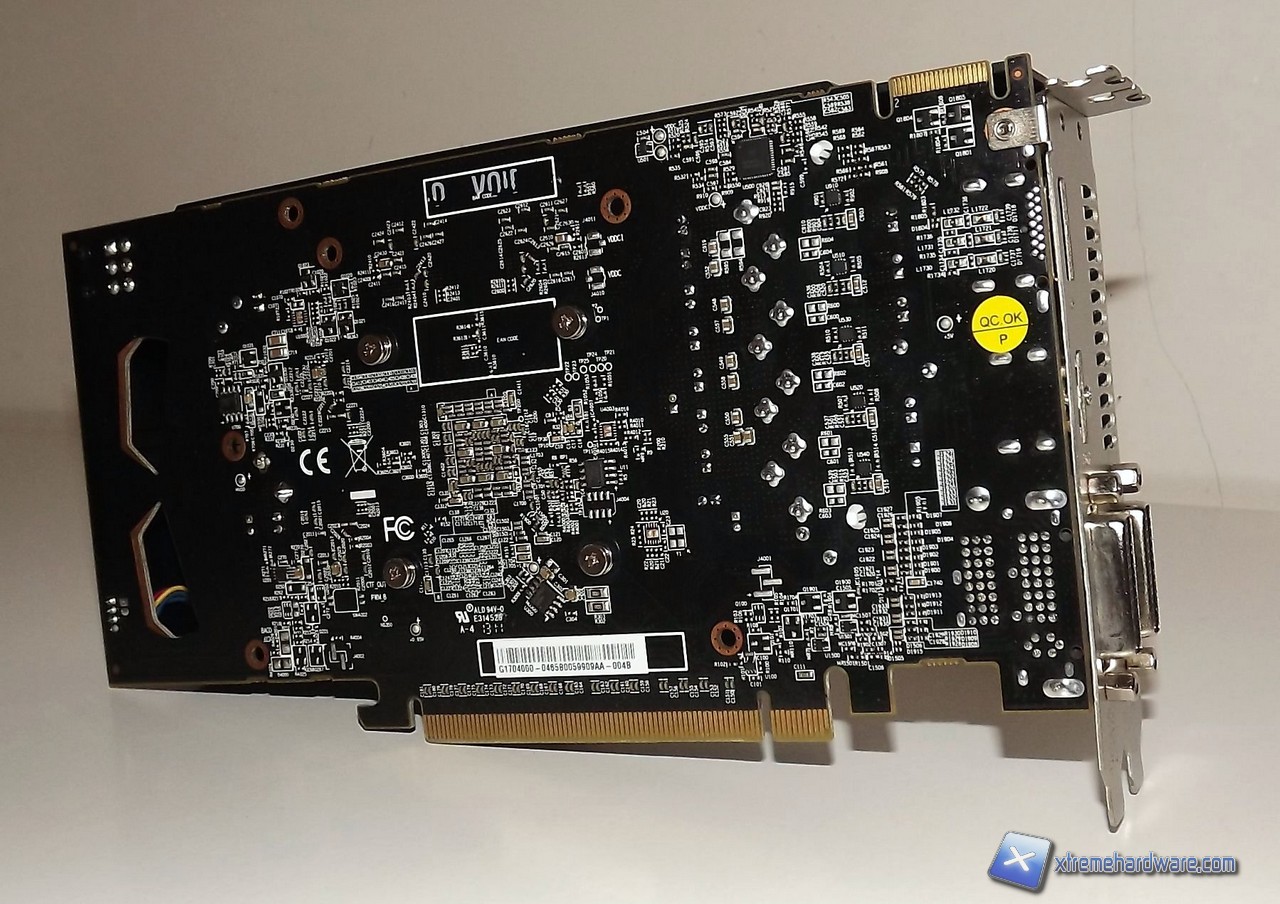

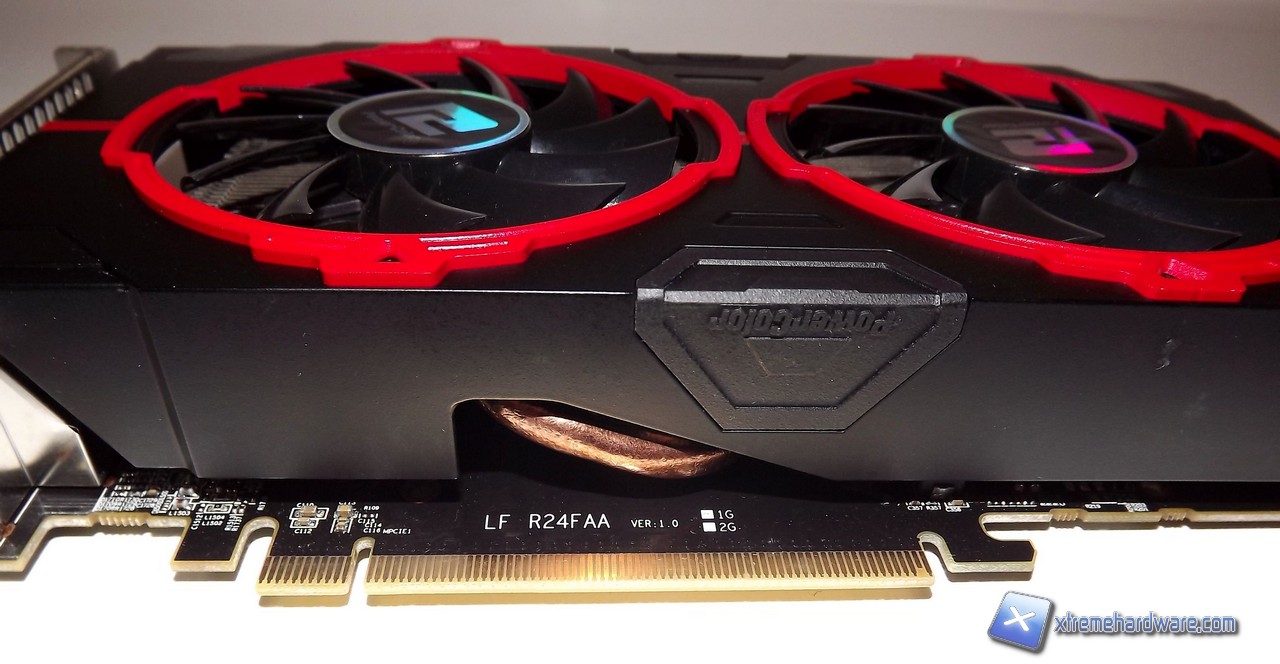

Esteriormente la scheda grafica di PowerColor differisce in maniera siginificativa rispetto alla reference board di AMD. La prima cosa che salta all'occhio è il suo dissipatore customizzato dotato di ben due ventole, chiamato TurboDuo. Il sistema prevede l'uso di un grosso sistema in alluminio unito a due ventole da 80 mm in modo da accrescere le capacità di smaltimento del calore prodotto dal chip grafico, massimizzare la silenziosità della scheda e garantire maggiori tolleranze all'overclock. Le ventole sono dotate di 11 pale e sono state progettate per massimizzare i flussi aerodinamici e limitare le turbolenze durante il loro funzionamento. L'aria calda prodotta dal chip grafico viene estratta tramite una heat-pipe chiamata S-Shape che è posta a stretto contatto con il core grafico; il calore che si trasferisce al corpo lamellare viene espulso in parte dalle feritorie presenti sulla mascherina vicine ai connettori delle uscite video, ed una parte all'interno del cabinet in quanto la zona posteriore del dissipatore è aperta e vi sono dei fori sul PCB.

Come per il modello reference, anche questo customizzato occupa nel nostro cabinet due slot PCI quando verrà installata all'interno di esso. Passando invece alle specifiche tecniche possiamo osservare che differisce solo per la frequenza massima del core grafico che in questo caso può raggiungere ben 1.075 MHz contro i 1.000 MHz della versione reference. Altre caratteristiche sono del tutto identiche al modello reference, infatti anche le memorie GDDR5 hanno una frequenza di 6.0 Gbps ed un bus di 128 bit. La scheda necessita di aver collegato un connettore PCI-Express aggiuntivo a 6 pin. Questo si rende necessario per garantire overclock più stabili e non rischiare blocchi dovuti alla scarsa alimentazione. Vi ricordiamo che il connettore PCI-Express 16x presente sulla scheda madre può erogare 75 Watt, mentre come abbiamo visto il modello reference nell'uso tipico ha un assorbimento di 85 Watt e molto probabilmente questo modello  customizzato necessità di ulteriori Watt essendo una versione overclockata.

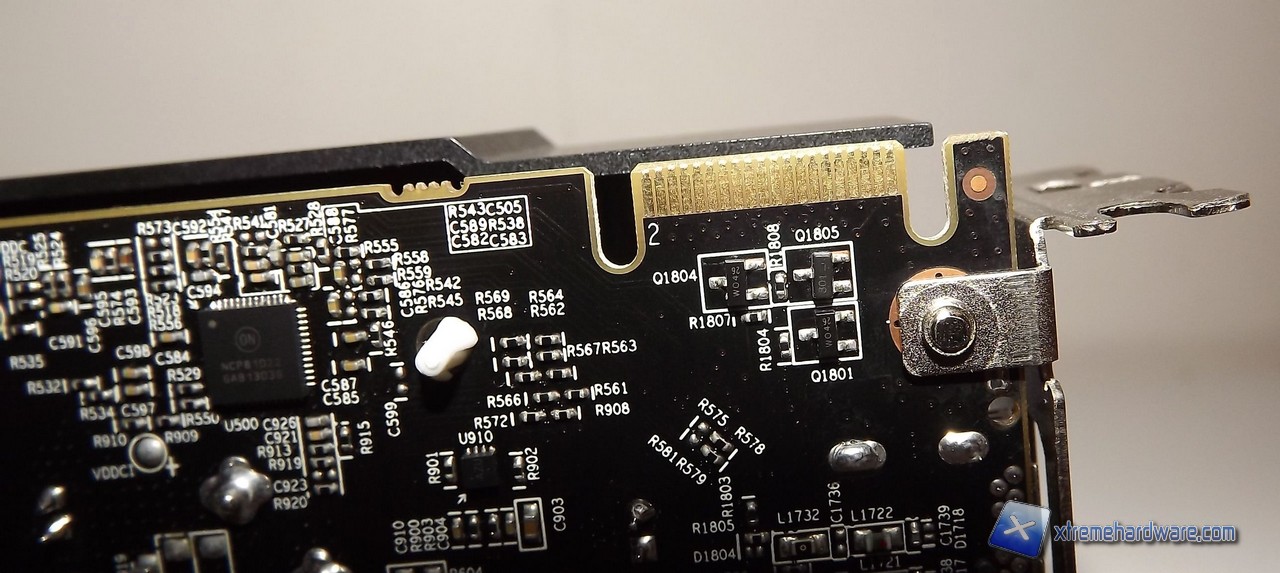

Segnaliamo come anche questo modello è dotato di connettore CrossFire per collegare due VGA tramite Bridge in modalità parallela. Questo permette lo scaling delle prestazioni in maniera netta rispetto ad una singola VGA; la scheda può funzionare solo in modalità Two-Way CrossFire, ossia possono essere collegate massimo due VGA dello stesso tipo. Naturalmente la scheda supporta le ultime librerie grafiche di Microsoft vale a dire le DirectX 11.1 e connessione alla scheda madre tramite PCI-Express di terza generazione.

Come si evince dalla tabella riportata in precedenza, la differenza tra questo modello di PowerColor ed il modello la reference board AMD è netta, non soltanto per la frequenza operativa del core grafico che in questo caso arriva a 1.075 MHz, ma anche per la presenza di un dissipatore efficiente e silenzioso e per la presenza di un PCB custom prodotto da PowerColor che integra all'interno un sistema di fasi di alimentazione più avanzato rispetto alla reference. In questo caso siamo in presenza di un sistema multifasi con toopologia a 4+1+1 fasi. Somo presenti induttanze Super Conducting Power (SCP) operanti ad 1 MHz e la tecnologia SV12 di risparmio dei consumi per ottimizzare i consumi della VGA. La scheda ha una dimensione complessiva di 220mm x 111mm x 38mm.

Sono inoltre presenti: un'uscita DVI-I Dual-link, una DVI-D sempre Dual-link, una HDMI ed una DisplayPort e pieno supporto allo standard HDCP. La scheda supporta la tecnologia multimonitor EyeFinity di AMD ed è in grado di gestire fino a 3 monitor.
